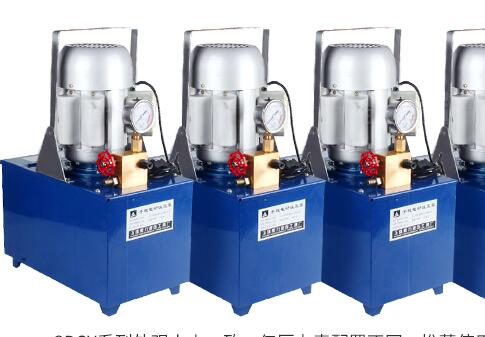

3DY-(15-125兆帕)試壓泵的操作規程和使用方法
(一)新電動試壓泵開箱準備
1.3DY-(15-125MPa)新試壓泵出廠時，為便于包裝，手推手柄固定在泵頭上。第一次使用時，安裝手推手柄。

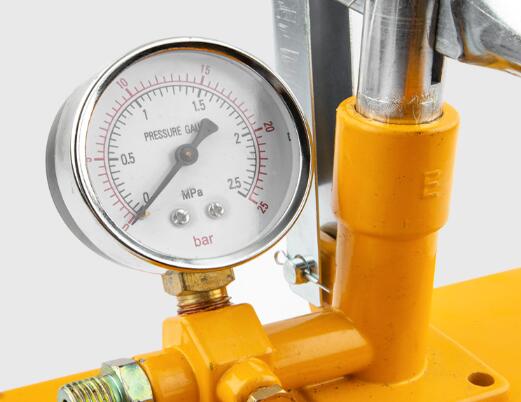

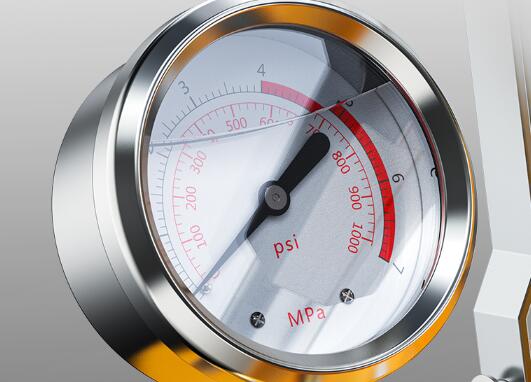

2.安裝壓力表，使刻度盤面向操作員，以便觀察。
3.安裝電源線。檢查電路的絕緣和安全性，并將其可靠接地。
4.提供一個干凈的水箱，以確保足夠的水供應。將過濾網和吸管與
連接泵吸入口并放入水箱。
5.使用前，檢查曲軸箱內潤滑油的油位，使其保持在油標準的油線上。
潤滑油加注AN46機油。
6.檢查測試介質是否干凈。不要使用含有泥沙的污水，以免堵塞管道和磨損柱塞，從而導致所有閥門關閉不嚴而導致故障。
7.檢查所有連接部件和壓縮塞是否緊固。
二.啟動操作
1、啟動電機，檢查空運轉是否正常(切記避免水泵無水運轉)，聲音應均勻無異常噪音，排水應均勻，無明顯波動。然后關機。
line-height: 24px; font-family: 宋體;">
2、用高壓管將被試容器與泵的排出口連接起來，大型壓力容器（容積>10L～20L），在試驗前先用試驗介質灌滿，小型壓力容器,為了利于保壓，最好在試驗回路中配置一個足夠容量的(不小于4L)蓄能容器。如（圖7）。
4、 逆時針打開溢流閥手柄，讓其處于開啟狀態，起動電動機，泵開始正常工作，被試容器進行充水，充滿水后，
壓力徐徐上升，此時緩慢順時針擰緊溢流閥手柄，直止達到所要求的試驗壓力，穩定后鎖緊溢流閥手柄。停機保壓到要求時間。以后再進行相同壓力的試驗，無須再調定溢流閥壓力。
5、按被試容器的試驗要求檢查驗收。試驗完畢后，打開泄壓閥卸除
回路壓力。
㈢、在運轉過程中注意事項
1、試驗壓力不允許超過泵的額定工作壓力。
2、泵在升壓過程中，若壓力表指針擺動過大，說明連接管路直
徑過細，或被試件容積太小，應配備足夠容量的壓力容器。
3、小型壓力容器升壓速度過快，應采取點動升壓的辦法進行升壓。
4、泵在運轉過程中應無噪聲雜音。
5、潤滑油允許溫升≤45oC。
6、在工作中如發現泵本身有漏水現象時，應立即停止工作，卸除壓力進行檢修，不允許在漏水情況下繼續工作。
7、要經常觀察柱塞的密封情況，如發現有嚴重滴漏現象，要隨時調整，但不允許調的過緊。
8、在環境溫度0oC以下使用時，應考慮采取防凍錯施。
五、可能發生故障及解決方法
項目
故 障
產生原因
排除方法
泵不排水
A. 吸水管沒裝好進氣
B. 過濾網堵死
C. 泵液缸內空氣沒排凈
D．泵長期放置，水銹等其它雜物糊死吸入閥靠泵的真空度無法打開。
A. 檢查吸水管接頭、密封圈,并緊固。
B. 清理過濾網
C. 斷開排出口，讓泵空運轉充分排空氣體，直止均勻出水
D. 折下吸入閥清洗
壓力表上升壓力不均勻，或壓力表指針擺動不上升
A．首先排除被試件和連接管路的滲漏
B．吸水慮網不暢通
C．水箱水面過低，濾網露出水面
D．柱塞密封失效，泄露量過大
E．泄壓閥打開末關閉，或
關閉不嚴失效
F．吸入、排出閥閥線是否密合良好，有無雜物充填其間，或失效
A．檢查被試件和連接管路
B．清除異物
C．加水
D．更換密封填料
E．關閉泄壓閥，或更換
F．拆開清洗或更換
項目
故 障
產生原因
排除方法
壓力表指針擺動過大
A．連接管路通徑過細，或接頭受堵
B．被試件容積過小
A．更換適當通徑的連接管路，并檢查連接接頭
B．在試驗系統中接上一個足夠容積的蓄能容器
停機后保不住壓力
A．被試件和連接管路露水
B．保壓閥線密合不良，或有雜物充填期間
C．泄壓閥未關嚴漏水
A．檢查被試件和連接管路，并排除
B．拆開清洗保壓閥，密合不良應研磨，若閥線過寬或出現嚴重磨損應更換
C．關閉泄壓閥
泵運行時內有金屬敲擊聲
A．十字頭銷或連桿磨損
B．主軸軸承磨損
A．檢查更換
B．更換主軸軸承
曲軸箱溫升過高
A．潤滑油過少
B．潤滑油過多
C．油封泄露
A．填加到刻度線上
B．放出一部分止刻度線內
C．更換
六、維護保養
1、每次開機前，應檢查曲軸箱潤滑油油位，潤滑油，通常選用：夏季AN46號，冬季AN32號。新泵第一次使用應在40小時內換油，以后每200小時換油一次。同時應清洗曲軸箱。
2、水箱在加水前必需清洗干凈，應選擇不含泥沙的清水。作為試驗 介質。
3、在使用過程中，要經常檢查泵的各連接部位及緊固件是否松動，和滲漏，應及時調節緊固。
4、泵在冰點以下環境內使用，應考慮防凍處理。使用完畢后，應充分排盡泵內存水。
5、在較長時期停止工作時，將水排凈，從吸入口吸灌些防銹油。
七、隨機技術文件及備件
序號
名 稱
規 格
單位
數 量
材 料
備 注
合格證
使用說明書
壓力表
塊
量程≥1.5倍額定壓力
排出膠管
∮10×2m
根
包括雙頭絲22×1.5/G?
吸入膠管
根
橡膠
包括吸入慮網
溢流管
根
塑料
電磁起動器
QC36-TA
套
與推柄組合
連桿瓦
套
十字頭油封
個
吸入排出閥
組
保壓閥
組
閥彈簧
件
3DY-31.5～3DY-70
件
3DY-15,3DY-25
溢流閥
組
放壓閥
組
柱塞密封填料
米
O形圈GB1235-76
件
件
3DY-15,3DY-25
件
3DY-31.5～3DY-70
件
1<, /P&, gt;
件
件
3DY-15,3DY-25
件
件
件
件
3DY-31.5～3DY-70
件
件
敬 告 用 戶
首先感謝使用我廠產品：
在使用本泵前務請?jiān)敱M閱讀本說明書。
在安裝使用過程中，如有什么問題或出現故障，請參照本說明書解決和排除，如不能得到解決及時與我廠聯系。
由于產品的不斷改進，可能導致本說明書與產品不完全相符，有什么疑問，請及時與我廠聯系。
如用戶對試壓泵有什么特殊要求，我們可進行專門設計。
