3DY電動試壓泵采用進口意大利HAWK高速陶瓷柱塞泵頭
首先感謝大家使用我的試壓泵廠家的產品。
使用本泵前，請仔細閱讀本手冊。
在安裝和使用過程中，如有問題或故障，請參考本手冊解決和排除。如果無法解決，請及時聯系我們的工廠。
由于產品的不斷改進，本手冊可能與產品不完全一致。如果您有任何問題，請及時聯系我們的工廠。
如果用戶對試壓泵有特殊要求，我們可以專門設計。
一.概述
3dy-15型(15 ~ 40mpa)系列三缸電動試壓泵(以下簡稱泵)采用進口意大利HAWK高速陶瓷柱塞泵頭，體積小，結構緊湊，效率高，移動方便。最適用于高壓大型壓力容器和管道的水壓、密封和強度試驗。測試介質是運動粘度小于45毫米/秒的清水、乳液或油.
二、基本參數
試壓泵的類型
額定壓力Mpa
額定流量l/h
="padding: 0px; margin: 0px; list-style: none;">柱塞直徑mm
泵速min﹣1
柱塞行程mm
電機功率kw
3DY-3000/15
3DY-2000/25
3DY-1500/31.5
3DY-1200/40
三、結構特點
本泵主要由電機、電磁起動器、壓力表、泵頭、保壓卸壓閥、溢流閥、泵架、水箱、吸入管等組成(圖1)。
圖1泵結構圖
泵頭（圖2）采用臥式三柱塞泵型式，由電機通過皮帶減速，帶動曲軸連桿機構，將旋轉運動轉換為往復運動。并通過十字頭帶動柱塞在液缸內工作。這樣，試驗介質通過吸入、排出閥，形成高壓液體排出。
泵頭的排出口（泵頭的左側）設置有溢流閥（見圖1和圖2），用于調節泵的輸出壓力及恒定系統壓力。

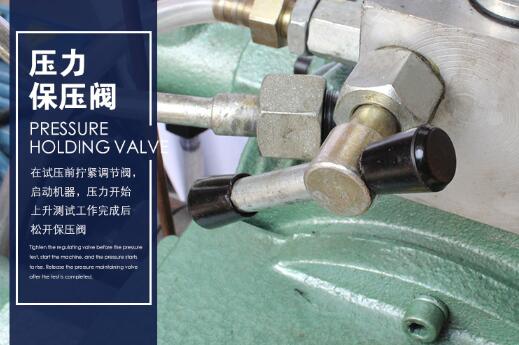

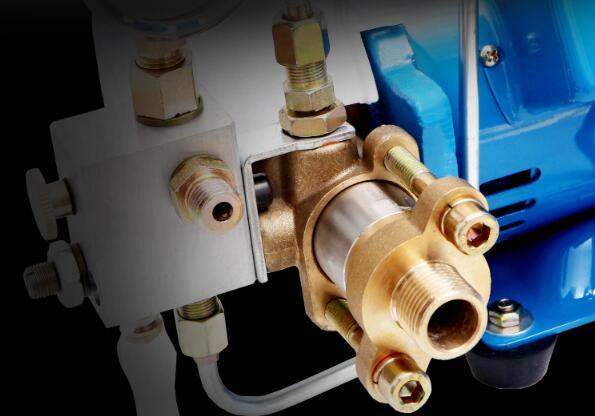

在溢流閥出口裝有保壓閥（圖3），當被試驗件達到試驗壓力值后，停機,該閥自動將試驗回路與泵截斷進行保壓。
1、 O形圈13×1.9
2、排出口 接頭
3、保壓閥體
4、O形圈26×2.4
5、O形圈13×1.9
6、阻尼螺柱
7、壓力表
8、保壓閥
9、保壓閥座
10、O形圈22×2.4
11、卸壓塞針
12、卸壓閥套
13、O形圈9×1.9
14、卸壓閥座
15、O形圈9×1.9
圖3保壓、卸壓閥結構

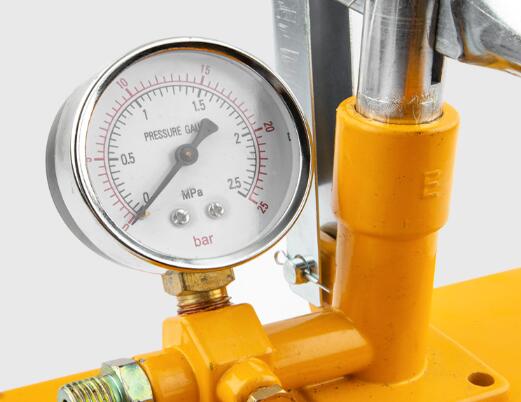

保壓閥上端裝有壓力表（見圖1），
以示試驗壓力。保壓閥前端設置有泄壓閥，
在保壓試驗結束后，卸除回路壓力。
或因誤操作，壓力升過規定值，可打
開卸壓閥手柄卸除部分壓力，用點動
開關升止規定值。
泵的起動運轉，利用電磁起動器
進行操作。設置有起動和停止按鈕，
（圖4）為了便于在升壓的最后階段，
能夠確保達到試驗壓力的準確值，
點動按鈕，使泵點動升壓。
圖4電氣原理
四、使用方法
㈠準備工作
1、安裝好壓力表，表盤向操作者方向，利于觀察。
2、安裝好電源線路。檢查電路的絕緣及安全情況,并可靠接地。
3、使用前應檢查曲軸箱內潤滑油油面高度，使其保持在油尺的油線上。潤滑油加注AN30-46號機油.
4、檢查水箱清潔與否，并加滿試驗介質，也可以把水箱與自來水連接起來（水箱的左上角進口），切忌：使用含泥沙污水，以免堵塞管路磨壞柱塞，使各系統閥關閉不嚴造成故障。
5、檢查各連接部位和壓緊螺塞是否緊固。
㈡、起動運轉
1、起動電動機，檢查空車運轉是否正常(切記避免泵無水運轉)，聲晌應均勻無異常雜音，排水應均勻，無明顯波動。然后停機。
2、用高壓軟管將被試容器與泵的排出口連接起來，大型壓力容器，在試驗前先用試驗介質灌滿，小型壓力容器,為了利于升壓和保壓，最好在試驗回路中配置一個足夠容量的(不小于100L)蓄能容器如圖4。或將被試容器串接起來。
3、起動電動機，泵開始正常工作， 被試容器進行充水，充滿水后，壓力徐徐上升止規定的試驗壓力，停機保壓到要求時間。
4、按被試容器的試驗要求檢查驗收。試驗完畢后，打開卸壓閥卸除回路壓力。
㈢、在運轉過程中注意事項
1、試驗壓力不允許超過泵的額定工作壓力。
2、泵在升壓過程中，若壓力表指針擺動過大，說明連接管路直
徑過細，或被試件容積太小，應配備足夠容量的壓力容器。
3、小型壓力容器升壓速度過快，應采取點動升壓的辦法進行升壓。
4、泵在運轉過程中應無噪聲雜音。
5、潤滑油允許溫升≤45oC。
6、在工作中如發現泵本身有漏水現象時，應立即停止工作，卸除壓力進行檢修，不允許在漏水情況下繼續工作。
7、在環境溫度0oC以下使用時，應考慮采取防凍錯施。
五、可能發生故障及解決方法
項目
故 障
產生原因
排除方法
泵不排水
A. 吸水管沒裝好進氣
B. 過濾網堵死
C. 泵液缸內空氣沒排凈
D．泵長期放置，水銹等其它雜物糊死吸入閥靠泵的真空度無法打開。
A. 檢查吸水管接頭、密封圈,并緊固。
B. 清理過濾網
C. 斷開排出口，讓泵空運轉充分排空氣體，直止均勻出水
D. 折下吸入閥清洗
壓力表上升壓力不均勻，或壓力表指針擺動不上升
A．首先排除被試件和連接管路的滲漏
B．吸水慮網不暢通
C．水箱水面過低，濾網露出水面
D．柱塞密封失效，泄露量過大
E．泄壓閥打開末關閉，或
關閉不嚴失效
F．吸入、排出閥閥線是否密合良好，有無雜物充填其間，或失效
A．檢查被試件和連接管路
B．清除異物
C．加水
D．更換密封填料
E．關閉泄壓閥，或更換
F．拆開清洗或更換
壓力表指針擺動過大
A．連接管路通徑過細，或接頭受堵
B．被試件容積過小
A．更換適當通徑的連接管路，并檢查連接接頭
B．在試驗系統中接上一個足夠容積的蓄能容器
停機后保不住壓力
A．被試件和連接管路露水
B．保壓閥線密合不良，或有雜物充填期間
C．泄壓閥未關嚴漏水
A．檢查被試件和連接管路，并排除
B．拆開清洗保壓閥，密合不良應研磨，若閥線過寬或出現嚴重磨損應更換
C．關閉泄壓閥
泵運行時內有金屬敲擊聲
A．十字頭銷或連桿磨損
B．主軸軸承磨損
A．檢查更換
B．更換主軸軸承
曲軸箱溫升過高
A．潤滑油過少
B．潤滑油過多
C．油封泄露
D. 皮帶過松或過緊
A．填加到刻度線上
B．放出一部分止刻度線內
C．更換
D. 調整皮帶
六、維護保養
1、每次開機前，應檢查曲軸箱潤滑油油位，潤滑油通常選用：AN30～46號（夏季AN46號，冬季AN32號）。新泵第一次使用應在50小時內換油，以后每500小時換油一次。同時應清洗曲軸箱。
2、水箱在加水前必需清洗干凈，應選擇不含泥沙的清水。作為試驗介質。
3、在使用過程中，要經常檢查泵的各連接部位及緊固件是否松動，和滲漏，應及時調節緊固。
4、泵在冰點以下環境內使用，應考慮防凍處理。使用完畢后，應充分排盡泵內存水。
5、在較長時期停止工作時，將水排凈，從吸入口吸灌些防銹油。
七、隨機技術文件及備件
序號
名 稱
規 格
單位
數 量
材 料
備 注
合格證
使用說明書
壓力表
塊
量程≥1.5倍額定壓力
排出膠管
Φ13×3m
根
3DY-15～331.5
Φ10×3m
根
3DY-40
電磁起動器
QC36-TA
套
保壓閥
組
3DY-15～31.5
組
3DY-40
放壓閥
組
紫銅墊
個
3DY-15～31.5
擋 圈
個
3DY-15～31.5
個
3DY-40
O形圈GB1235-76
個
個
個
3DY-40
個
3DY-15～31.5
個
個
個
3DY-15～31.5
個
3DY-40
