7.5千瓦125兆帕試壓泵計算機高壓測試系統技術方案
一、設備的使用條件：
1.在買方不需要增加除固定裝置以外的其他設施的情況下，設備可以正常安裝和使用；
2.環境溫度：-25~ 42；
3.測試介質為：低濃度水或油。如果使用環境在零度以下，請自行選擇防凍介質；
4.設計耐壓為：125MPa(電動試壓泵，根據客戶技術澄清文件中的最高壓力和容器尺寸)；
5.帶視頻監控的雙屏電腦控制臺和電動試壓泵分開控制。
6.本系統高壓試壓泵采用3DY160/125MPa電動試壓泵和7.5KW變頻電機。
7.測試溫度：根據實際使用環境和介質溫度；
8.壓力測量精度：精度為滿量程FS的0.25%；
10.該系統采用130兆帕壓力傳感器，精度為0.25%；
11.該系統的總體控制精度為fs 0.3-0.5%；
12.電源：ac380/220v，50hz
13.相對空氣濕度要求：70-90%。
這套設備是根據客戶的實際技術要求制造的；參考試壓泵的實施標準；
JB/T9089-2014試壓泵，
JB/T6909-2014超高壓泵，
JB/T12013-2014自動控制測試壓機
JB/T53194電動試壓泵產品質量分級；
高清視頻監控系統參考標準：
(1)公共安全行業標準和公安部對安全防范項目的管理要求；
(2)GB50198-94《民用閉路電視監控系統工程技術規范》；
(3)國家其他相關法律法規。
二.設備配置的技術參數和詳細功能描述：
1.設備概述：根據需方要求，本設備主體采用3DY160/125MPa電動試壓泵，由試壓泵壓力控制閥組和雙屏電腦控制臺(包括試壓泵控制系統和高清視頻監控系統)組成。電腦控制臺有手動和自動切換功能。如果自動部分失敗，可以手動完成壓力測試。電動試壓泵和試壓泵控制閥組集成并組裝在移動橇上，移動橇上設有供水箱。與試壓泵控制系統分離后，可以通過電腦面板上的手動操作按鈕獨立進行試壓，但只能顯示和控制壓力，不能進行數據操作和報表打印。試壓泵的控制閥組通過高壓膠管與待測管匯閥連接，試壓系統的所有外部電線、電纜和數據線根據工程現場施工的需要進行調整。
該試壓泵控制系統中的電動試壓泵中的試壓泵控制閥組采用我公司的一套專利高壓氣動平板閥和高壓單向閥作為保壓閥組，一套高壓氣動平板閥作為卸壓閥進行卸壓，保證了整個系統的測試精度和保壓精度，并將自然壓降降低到一個較低的水平，從而實現了整個系統的相對“零泄漏”。
本測試系統配有壓力測試泵智能語音播報系統，采用與支付寶到貨語音相同語音標準的語音播報系統(如支付寶到貨12元；實際播出是：當前壓力12 MPa)。試壓時會實時播報試壓泵當前壓力和保壓時間，提醒泄壓等試壓操作，實時語音提醒試壓過程中壓力狀態變化，讓你輕松省力省時省心！
該控制系統可以通過計算機軟件啟動泵，并設定任何測試壓力。試壓時，先啟動軟件的注水泵，低壓注水泵自動注水至設定壓力時自動停止，高壓泵自動啟動并繼續加壓，壓力準確時停泵
該綜合測試系統軟硬件的具體配置和功能是根據客戶的技術要求設計制造的。具體功能請參考技術要求，此處不再贅述。以最終技術協議為準。注：現場安裝調試非標設備時，存在很多不同于技術協議細節的問題，尤其是在操作軟件時，需要雙方根據實際情況修改軟件的詳細功能，包括具體操作界面、具體功能顯示參數設置壓力顯示壓力測試報告等，以確定設備的最終功能。在該試壓控制系統中，電動試壓泵安全閥的超壓被自動解除，試壓泵壓力集成閥組中的高壓氣動控制閥的壓力被遠程釋放，并用防震電接點壓力表對系統進行限壓安全保護。如果壓力測試泵出現緊急情況，
125MPa電動試壓泵綜合測試系統配置參數及報價：優惠價：15.2萬元整
名字
明細項目
量
單元
保留票據
計
算
機
高
壓
測
試
系
統
試
壓
泵
控
制
系
統
計算機
套
聯想商務主機
顯示器
臺
飛利浦22寸液晶顯示器
監控系統顯示器
飛利浦22寸液晶顯示器
打印機
臺
惠普彩打系列
壓力傳感器
支
130MPa精度為FS0.25%
智能試壓泵控制器
套
出品
變頻器及變頻控制系統
套
海利普11KW控制7.5KW電機
雙屏計算機操作臺
臺
碳鋼噴塑，出品
高清網絡攝像機，四路高清攝像監控系統及網絡數據線等
套
海康威視網絡硬盤錄像機加四路高清攝像以及安裝
3DY160/125MPa電動試壓泵
臺
改裝定制，7.5KW變頻電機
試壓泵壓力控制閥組及管匯
臺
詳見下頁附表
試壓泵泵組撬裝集成
及連接管匯及泵供水水箱
套
試壓泵集成安裝管匯閥門
設備整體配電系統
套
根據設備實際需要制作
軟件
專用試壓泵壓力測試控制軟件
套
根據客戶需求非標設計
設備集成包裝運輸及安裝調試費
13%增值稅
設備總價
注：個別配件在實際生產制作有可能參數不同，但不影響設備整體功能。
附表1：試壓泵壓力控制閥組詳細配置：
品 名
廠 家
規格型號
數量
單位
備 注
高壓氣控平板閥
LOYO
160MPa
套
DN6
高壓氣控平板閥
LOYO
160MPa
套
DN6
高壓單向閥
LOYO
160MPa
套
DN6
HIP手動針閥
LOYO
160MPa
套
DN6
閥組集成閥塊
不銹鋼
套
不銹鋼
集成閥組高壓管匯
160MPa
套
鏡面不銹鋼
小氣泵
套
高壓氣控閥供氣
耐震電接點壓力表
濟南長城
130MPa
塊
1.6級不銹鋼耐震150圓
接頭標準M20X1.5
壓力傳感器
森諾
130MPa
支
精度FS0.25%，傳感線10米，
接頭標準M20X1.5
注：個別配件在實際生產制作有可能參數不同，但不影響設備整體功能。
試壓泵壓力控制閥組現場圖片，圖片僅供參考具體請以到貨實物為準
雙屏計算機操作臺在車間實物圖片，圖片僅供參考具體請以到貨實物為準
雙屏計算機操作臺在操作間實物圖片，圖片僅供參考具體請以到貨實物為準
試壓泵智能控制器

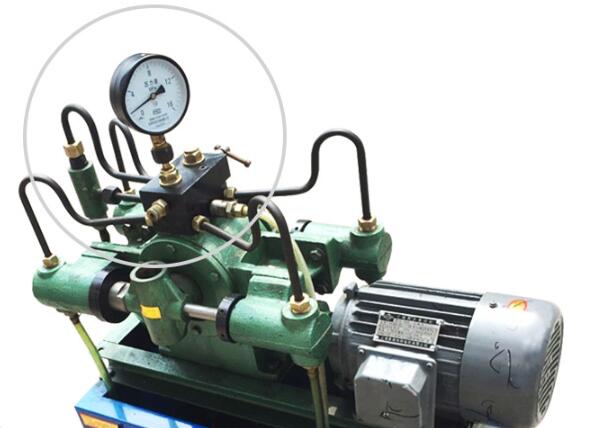

電動試壓泵型號:3D-SY160/125MPa推車帶水箱式,圖片僅供參考具體請以到貨實物為準
試壓泵型號
額定壓力
流量
功率
電壓
頻率
重量
3D-SY160/125
125MPa
160L/h
7.5 KW
380 V
0-50 HZ
180kg
電動試壓泵型號:3D-SY160/125MPa推車式，
根據客戶提供的最高壓力110兆帕，11-70L容器選擇的這款電動試壓泵；
技術參數：額定壓力125MPa，額定流量160L/h，試壓泵電機：380V/7.5KW普通電機；
試壓泵材質：閥芯、閥座、鋼套以及過水件均為不銹鋼；
試壓泵控制系統：帶本地手動啟停及計算機遠程控制功能；
出口連接端：M26X2工作接頭，連接一根兩頭為M26X2的內螺紋膠管；
手動卸荷閥：廠家標配；安全保護閥：廠家標配；
1.6級普通壓力表：160MPa；標配高壓膠管：3米；隨機備件： 1套；
三、設備的控制系統軟件的主要功能及技術參數：
鑒于目前很多同行業廠家都是直接使用PLC可編程邏輯控制器自帶的組態功能軟件，來冒充試壓泵專業控制軟件，往往是一個模板軟件，幾百家用戶一樣的界面，一樣的報表。試壓泵控制系統的計算機壓力采集控制軟件的主要功能參照客戶產品的標準設計：軟件界面及控制內容由用戶提出要求，我們完成功能。并提供日后升級服務。（本設備先應用本公司計算機控制壓力測試系統通用軟件待用戶能提出最終的軟件修改要求為止，期限為設備使用起三個月，如以后我公司計算機控制壓力測試軟件升級換代，在不增加硬件成本的前提下可免費為需方升級。）
1、靜壓試驗；（最大試驗壓力125MPa）；
2、爆破試驗；（最大試驗壓力125MPa）；
3、本系統采用一支130MPa精度為FS0.25%壓力傳感器采集數據。
4、系統壓力無級調節,靠計算機軟件控制;試壓泵本身的一些硬件功能包括：“開始”、“暫停”、“卸壓”、“手動調壓”等；
5、本試壓系統采用電動試壓泵安全溢流閥超壓自動起跳和高壓氣控平板閥遠程卸放壓力，以及采用耐震電接點壓力表來進行系統限壓安全保護。如果試壓泵出現緊急停機，能夠手動泄除試樣及設備內部壓力。
6、本套系統除了客戶技術要求提出的功能外還有下面功能：
7、本測試系統配有試壓泵智能語音播報系統，采用語音標準為支付寶到帳語音相同的語音播報系統（如：支付寶到帳12元；實際播報為：壓力12兆帕），在試壓過程中實時播報試壓泵當前壓力及保壓時間到請卸壓等試壓過程操作提醒，實時語音提醒試壓過程中的壓力狀態變化，讓您試壓工作輕松省力省時省心！實時語音播報的基本順序：正在升壓，請注意、當前壓力（實時）(可設定播報時間間隔)、設定壓力到，開始保壓、當前壓力（實時）(可設定播報時間間隔)、保壓時間到，開始泄壓（自動泄壓的）、保壓時間到，請卸壓（手動泄壓的）、正在泄壓請注意、當前壓力（實時）(可設定播報時間間隔)。
8、保壓時間和壓降都是從升到降任意設定時間（用戶可以自己設定這個時間）以后開始進入保壓時間和計算實際壓降。
9、試驗程序及參數預輸入功能，按照被測試容器設定典型的試驗程序有：恒速升壓—保壓—泄壓；恒速升壓—直至爆破。恒速升壓—保壓—恒速升壓—保壓—恒速升壓直至達到試驗標準壓力；多段恒速升壓保壓試驗過程（可程序選擇階段0-10段）--恒速升壓直至達到試驗標準壓力；另外本軟件可以任意設定疲勞測試功能，1-10萬次。
10、試驗壓力在試驗過程中可以任意設定單段或者多段保壓測試，升壓速度能保持恒定，可實現無級調節，到達壓力精準無超壓。升壓速度可顯示、可控制；試驗數據和曲線參數能實時顯示、能自動保存存貯試驗結果、并可任意打印試驗報表；能直接編制、保存、調用編程好的程序，防止試驗參數輸入的錯誤；試驗數據能直接以模板形式生成，基本信息完整，只需要做一些備注、判斷即可，同時試驗結果可編輯，可聯網，可與OFFICE辦公軟件兼容，其模板可重新編制，并設定。
11、軟件的使用者有各自的帳戶和密碼。
12、本系統計算機控制系統還可以遠程無線控制（通過專用試壓泵控制器，不需要借助任何網絡或手機信號），可實現車間試壓辦公室控制，從而達到高效安全的目的，另外可升級為手機app遠程控制系統以及開放不同的權限讓您的客戶可以在手機上通過app看到整個產品的試壓過程以及曲線數據報表。
注：以上系統控制軟件功能為我公司通用軟件功能！可根據客戶實際需求增添任意功能。因我公司軟件為開放式，由客戶提出技術要求，界面功能為任意，達到客戶滿意是我們的宗旨。
附件：計算機控制軟件一些基本功能，圖片僅供參考具體請以實物為準。下面是根據客戶技術要求，現場使用本公司試壓控制軟件做出來的真實試驗曲線，試壓軟件界面及其功能僅供參考：（此界面也可根據客戶提出要求，定做界面）
打開軟件進入登陸界面
輸入用戶名和密碼登陸，用戶名稱和密碼初始化默認為：admin
進行傳感器設置，這一步只需在軟件剛安裝時設置一次即可
設置傳感器參數以及其它技術參數
設置完觸感器配置后，進行參數設置，設置試驗參數即試壓試驗編程
正常試壓分為水壓試驗，疲勞試驗和爆破試驗，根據要進行的不同試驗類型進行設置
設置試驗壓力300MPa，保壓時間300秒
進入試壓主界面，點試壓泵啟動開始試壓
壓力逐步升高
壓力逐步升高
到達300兆帕，試壓泵停止進入保壓階段
保壓時間到，泄壓閥自動開啟泄壓，泄壓完畢，彈出對話框是否保存試驗數據
梯度升壓的設置，這里只是一個大致的數據，梯度升壓階段最大可以分為50個階段
正在升壓
壓力正在升高
壓力正在升高
保壓時間到，自動泄壓，保存數據
試壓曲線，生成
生成的曲線，然后進入報表管理
報表管理功能包含：歷史曲線、歷史報表、數據清理三個選項。
可點擊生成報
大慶東泰管業高溫90度5兆帕保壓160小時試壓報表，圖片僅供參考
以上為客戶提供的試壓報表。僅供參考，具體請以實物為準。
本系統試驗報表由客戶提供模版，開放式制作。
歷史報表顯示歷史報表，數據清理可以刪除歷史數據和程序數據
數據清理：點擊數據清理可選擇需要刪除的歷史曲線與歷史報表。（慎用）
常用的工具軟件
注：
1.本系統如果需要做試驗補以前的歷史數據的話，可通過修改計算機時間的辦法來實現。
2.本系統可以通過設定壓力傳感器不同的參數來實現與實際壓力成倍數的試驗（多用于低壓高顯示）
3.本系統如需手動控制試壓泵打壓，需要將手動自動旋鈕扭至手動即可，
以上是軟件的一些基本功能，圖片僅供參考。請以實物為準！
