80MPa計算機控制試壓泵測試系統
其中，參考試壓泵實施標準：
JB/T9089-2014試壓泵
JB/T6909-2014超高壓試壓泵
JB/T12013-2014自動控制測試壓機
JB/T53194電動試壓泵產品質量分級；
GB-T9234-1997電機往復泵；
GBT 7784-2006電機往復泵試驗方法。
一、電動試壓泵設備的使用條件：
4.設計耐壓為：80兆帕(80兆帕電動試壓泵)；
1.設備可以正常安裝使用，無需增加除設備外的其他設施(接口尺寸由買方提供)；
2.環境溫度：-25~ 42；
3.測試介質為：低濃度水或油。如果使用環境在零度以下，請自行選擇防凍介質；
5.測試溫度：根據實際使用環境和介質溫度；
6.壓力測量精度：精度為滿量程FS的0.25%；
7.該系統采用80兆帕精度為0.25% FS的壓力傳感器；
8.該系統整體控制精度為FS 0.3-0.5%；
9.電源：交流380/220 V，50hz；
10.相對空氣濕度要求：70-90%。
這套設備是根據客戶的實際技術要求制造的。
二.設備配置的技術參數和詳細功能描述：
1.設備概述：本設備是根據需方的技術要求制造的。
設備主體由3DY260/80MPa電動試壓泵、試壓泵壓力集成閥組和計算機控制系統組成(為了減少設備占地面積，可以將電動試壓泵和試壓泵壓力集成閥組集成安裝在泵上)。3DY260/80MPa電動試壓泵可由計算機控制系統控制，計算機控制臺具有手動和自動切換功能。如果自動部分失敗，可以手動完成壓力測試。電動試壓泵也可以遠程控制。電動試壓泵與試壓泵控制系統分離后，可以獨立進行試壓，但只能顯示和控制壓力，不能進行數據操作和報表打印。電動試壓泵通過高壓膠管與待測工件連接，試壓系統的所有外部電線電纜和數據線根據工程現場的施工需要進行調整。
試壓泵控制系統中的試壓泵泄壓閥組采用高壓電磁閥(如需進行疲勞試驗，需單獨增加一個小型電磁閥，以配合疲勞試驗的升壓和泄壓動作)、高壓單向閥和高壓截止閥，保證了整個系統的試驗精度和保壓精度，并將自然壓降降低到一個較低的水平，從而實現整個系統的相對“零泄漏”。
本測試系統配有壓力測試泵智能語音播報系統，采用與支付寶到貨語音相同語音標準的語音播報系統(如支付寶到貨12元；實際播出是：當前壓力12 MPa)。試壓時會實時播報試壓泵當前壓力和保壓時間，提醒泄壓等試壓操作，實時語音提醒試壓過程中壓力狀態變化，讓你輕松省力省時省心！(可選功能)
該控制系統可以在計算機軟件上啟動泵并設定任何測試壓力，然后精確地停止泵。通過觀察軟件上的實時壓力曲線、保壓時間和自動卸壓，可以自動保存數據，并根據現場試驗的需要生成報告。在壓力試驗過程中，增壓、維持、釋放、疲勞試驗等功能。可以通過試壓泵的智能控制系統在計算機軟件上任意設置，當壓力準確時可以停泵。通過觀察軟件上的實時壓力和曲線，壓力保持時間會自動釋放，并自動彈出對話框要求保存數據(因為有時需要手動判斷測試數據是否保存)，并生成報告
該試壓控制系統自動解除電動試壓泵安全閥的超壓，遠程釋放試壓泵泄壓閥組中氣動高壓平板閥的壓力，并采用控制軟件對系統進行限壓安全保護。如果試壓泵出現緊急故障，可以通過按下緊急停止按鈕關閉控制系統的電源，然后手動釋放樣品和設備的內部壓力。
2.計算機試壓泵控制系統的詳細配置和具體參數：
該套設備型號為SKD-PCSY80MPa，電動試壓泵標準型號為3DY260/80MPa
名字
明細項目
量
r">單位
備 注
價格（元）
計
算
機
控
制
試
壓
泵
系
統
計算機
套
飛利浦22寸液晶顯示器，
聯想主機
打印機
臺
惠普彩打系列
試壓泵控制系統含壓力傳感器
套
試壓泵智能控制器
海利普變頻器及變頻電控系統
套
11KW控制7.5KW變頻電機
3DY260/80MPa電動試壓泵
含變頻電機
套
出品
試壓泵壓力控制閥組
套
詳見下表壓力控制閥組，
單屏計算機操作臺
套
碳鋼噴塑，
設備配電系統德力西BK500等
套
根據設備實際應用設計
軟
件
計算機數據采集控制軟件
套
專用計算機試壓軟件
計算機數據采集控制軟件
套
專用計算機試壓軟件脫機版
設備集成包裝運費及安裝調試費
送貨上門安裝試含軟件服務
設備總價（此價格為不含質保金價格）
注：個別配件在實際生產制作有可能參數不同，但不影響設備整體功能本套設備電動試壓泵為工廠現貨，試壓泵計算機控制系統生產周期為
三周或者25個日歷天，如需方著急工期也可以趕工壓縮到2周節假日順延。
本套設備除3DY260/80MPa電動試壓泵為標準設備外，電動試壓泵的計算機控制系統為非標生產，根據和需方最后溝通的技術要求和實際現場使
用為準，本套設備的技術方案和報價均為初級方案報價，最后是以雙方最終的技術協議的設備最終配置價格為準。
附表：試壓泵壓力集成閥組詳細配置：
品 名
廠 家
規格型號
數量
單位
備 注
高壓常閉電磁閥
凱博瑞
100MPa
套
DN6含高壓過濾器，用來正常泄壓
高壓單向閥
LOYO
100MPa
套
DN8，用來正常保壓
手動泄壓閥
LOYO
100MPa
套
DN6，用來做備用泄壓閥
閥組集成箱
SKD-FZX80
套
碳鋼噴塑
集成箱高壓管匯
100MPa
套
不銹鋼
耐震電接點壓力表
濟南長城
100MPa
塊
1.6級不銹鋼耐震150圓，
接頭標準M20X1.5
壓力傳感器
森諾
100MPa
支
精度FS0.25%傳感線10米，
接頭標準M20X1.5
注：個別配件在實際生產制作有可能參數不同，但不影響設備整體功能。
單屏計算機操作臺，圖片僅供參考具體請以到貨實物為準
設備整體現場圖片，圖片僅供參考具體請以到貨實物為準
集成電磁泄壓閥組后的試壓泵拆箱現場照片，圖片僅供參考具體請以到貨實物為準
電動試壓泵型號:3D-SY260/80MPa推車式,圖片僅供參考具體請以到貨實物為準
試壓泵型號
額定壓力
流量
功率
電壓
頻率
重量
3D-SY260/80
80MPa
260L/h
7.5 KW
380 V
0-50 HZ
180kg

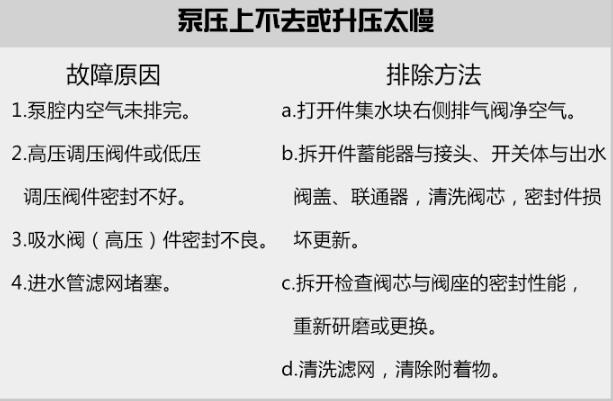

電動試壓泵型號:3D-SY260/80MPa推車式（暫定，也可以集成水箱）
技術參數：額定壓力80MPa，額定流量260L/h，
試壓泵電機：380V/7.5KW變頻電機；
試壓泵材質：不銹鋼閥芯、閥座、鋼套；
試壓泵控制系統：帶本地手動啟停與計算機遠程控制功能；
出口連接端：M22X1.5工作接頭，連接一根兩頭為M22X1.5的內螺紋膠管；
手動卸荷閥：廠家標配；
安全保護閥：廠家標配；
1.6級不銹鋼耐震壓力表：100MPa；
標配高壓膠管：3米；
隨機備件： 1套；
