中國石油青島海洋石油工程招標文件電動試壓泵技術規范
本規范包括主要技術參數、設計要求、供貨范圍、技術文件、安裝調試、售后服務等。本協議將作為試壓泵和配套設備設計和制造的基礎。
1.本技術協議包括試壓泵主體和輔助設備的功能設計、制造、結構、性能、安裝和試驗的技術要求。
2.設備圖紙由賣方設計，其技術性能應滿足買方提出的要求。
3.賣方應保證在生產中采用良好的設備、技術、完整的質量保證體系和相應的測試和檢驗手段。
4.如果本技術協議中使用的標準和規范與賣方執行的標準有任何沖突，應以較高的標準為準。
5.賣方制造合同貨物侵犯專利權的，其侵權責任與買方無關，在不影響買方利益的情況下，賣方承擔相應的責任。
二、主要技術性能參數

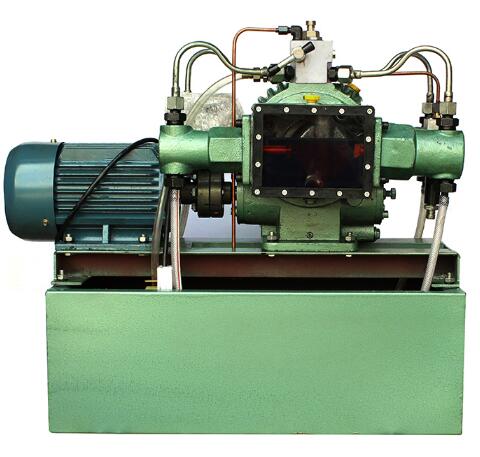

1.電動試壓泵型號：3D-SY300/70MPa，撬裝式。
2.額定壓力：70兆帕，額定流量300升/小時，
3.試壓泵電機：380伏/7.5千瓦變頻電機(博山李勛、宏泰、金盛)
防護等級IP54，f級絕緣
GB1498電機、低壓電氣設備外殼保護等級
4.變頻器：11KW、50HZ一套(海力普、大連蒲川、南京大陸)
5.試壓泵材料：不銹鋼閥芯、閥座、鋼套筒；
6.試壓泵控制系統：具有就地手動啟停和變頻流量壓力自動控制功能；

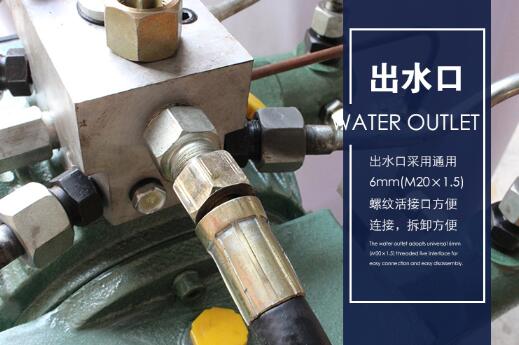

7.出口連接端：M22X1.5工作接頭，兩端連接M22X1.5內螺紋膠管；
8.手動卸荷閥：廠家標配；
9.安全保護閥：廠家標配；
10.壓力自動控制裝置：一套
11.便攜式數字顯示記錄器：一套
12.壓力傳感器：滿量程FS0.25，精度為100兆帕，包括一條10m的傳感線。
14.隨機備件：1套(詳見清單)
15:撬體：泵主體、控制箱和壓力表不得外露，但都應在撬體內。撬體有四個吊點和叉孔，便于叉車起吊和叉運
第三，操作
使用前，泵只需在電接點壓力表上設定上限壓力值，然后按下手動按鈕，啟動試壓泵。升壓過程中，可以手動擰動變頻器旋鈕來調節升壓速度。當壓力達到預設的上限目標值時，試壓泵將自動停止，進入保壓狀態。壓力表可以實時觀察壓力變化，也可以通過記錄儀觀察壓力變化的實時保壓曲線，記錄儀自動記錄時間力曲線。可以將電腦打印的報告導出，也可以直接連接電腦與后臺軟件實時觀察力曲線的變化。當保壓時間到了，可以打開試壓泵的手動泄壓閥泄壓。
四.質量保證
1.賣方應根據其質量保證體系文件的規定進行生產、測試和服務。
2.買方有權在合同范圍內檢查設備及其生產材料和工藝，即監督設備的制造；有權知道其制造進度。
3.賣方保證所提供的設備由合格的高質量材料制成，并符合國家標準。
4.出廠前進行設備試運行。
動詞（verb的縮寫）防腐、涂裝和運輸
1.除銹采用拋丸、噴砂sa2.5:清除鑄件、鐵銹、異物，清理后表面呈灰色。
2.防腐和著色：2層150um厚的防銹漆，2層中間漆和2層面漆(船用特種漆、環氧底漆和聚氨酯面漆)。
3.耐磨零件、特殊吊索、專業工具等。但要單獨包裝，并標明主人
4.在安裝和調試階段，如果賣方技術人員需要到現場指導安裝和調試，他們應自行安排食宿和交通。
5.賣方應承擔以下技術服務：
設備安裝指南，根據安裝說明書的要求檢查設備的安裝質量；
負責現場指導和調試技術服務；
在安裝過程中，在設備進場前，賣方負責提供買方提供的材料的型號、規格和數量；
在安裝、調試和保修期內，賣方應負責免費修理和更換不是由買方造成的損壞。
七.數據交付
1.合同簽訂后一周內，賣方應提供基礎數據、設備外形圖等。
2.如果返回的設備數據與實際供應的設備有偏差，導致施工返工，返工費用由賣方承擔。
3.設備交付時，賣方應隨機提供以下內容：
3.1.產品證書；
3.2.兩套設備操作說明書(包括附件手冊和電氣圖)；
3.3設備交付清單、備件清單等。
八.其他人
1.本合同未盡事宜，由雙方友好協商解決或由買方所在地法院裁決。
