臥龍南陽防爆集團配件事業部新型高壓自控電動試壓泵技術條件
1.項目名
控制棒驅動機構工程增加高壓自控電動試壓泵。
2.項目來源和背景
根據控制棒驅動機構項目的要求，為滿足高壓水壓試驗的要求和實際生產需求，零件部需要一臺高壓自動控制電動試壓泵。
3.項目規模和目的
不銹鋼容器的高壓水壓試驗。
4.項目技術經濟可行性分析(包括節能分析、效益預測和投資回收期)
5.項目技術條件5.1.1水壓要求
a)液壓部分容積為5.0l-6.5l，水箱容積為100l。b)設備型號主要技術參數及水壓所需數量
A.在試壓的初始階段，它具有較大的流量，可以快速充壓升壓，縮短實驗時間。當壓力超過1.6兆帕?xí)r，為了使壓力測試過程平穩而緩慢，流量將是自動的
減少。
D.流量可在高低壓下自動變化，穩定輸出壓力可在0-40兆帕范圍內調節。精度MPa。

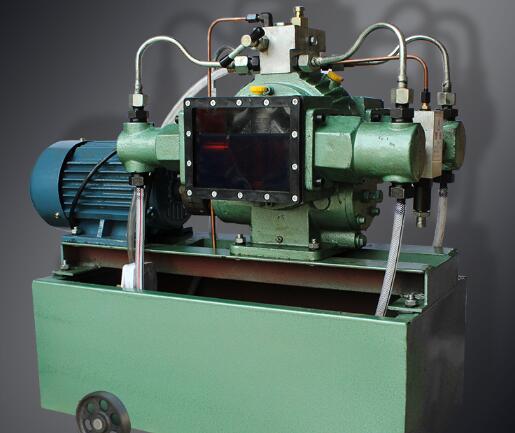

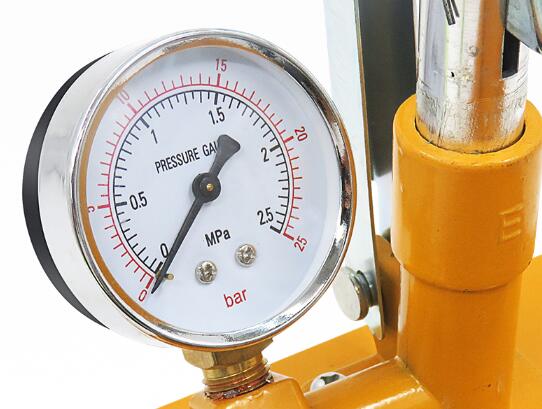

E.主要結構包括：水箱、吸水管、機座、減速器、導體滑塊副、低壓水箱、控制閥、溢流閥、工作連接管、安全閥、壓力表、排水閥、集水器、高壓水泵、電機、高壓出水軟管和控制系統等。其他要求(文件、安裝和調試、項目驗收等。)材料要求
與水直接接觸的部件，如水箱、吸水管、水箱、閥門和集水器，應由不銹鋼制成。出水高壓軟管為鋼絲編織管，內芯材料為橡膠，耐壓大于60MPa，長度為5m，A型扣式管接頭M16*1.5，接頭材料為不銹鋼，帶10個O型圈，密封圈材料為天然橡膠。所有與水直接接觸的部件應盡可能使用脫氯、脫氟、脫硫材料，以免污染試壓用水。配有微電腦壓力控制系統(最好在單屏電腦控制臺上寫清楚)
電氣控制部分遵循電氣行業標準，采用知名品牌電腦和PLC，控制性能穩定，數據可靠。整個測試過程由計算機自動控制，所有測試設置和操作都可以在自動控制臺中完成。計算機自動生成壓力和時間曲線，并實時顯示。
1)系統配有緊急停機操作按鈕。在緊急情況下，按下“緊急停止”按鈕，迅速切斷系統總電源，同時釋放管道和承受高壓的腔體的壓力。
2)高壓泵的啟動和停止，泵端卸荷閥(增壓閥)、容器卸荷閥和截止閥的開啟和關閉在控制臺上進行遠程和手動控制。
3)控制系統可實現自動啟動、自動檢測、逐步升壓、自動保壓、自動卸壓等功能。描述如下：
分段試壓功能：當系統壓力為30%、60%、100%等時，自動停止保壓。分段壓力6段。
自動泄壓功能：程序通過自動控制遙控卸荷閥，自動泄壓試壓泵和容器末端的壓力。
4)數據記錄功能：系統啟動后，可以實時記錄工作過程中的壓力變化數據。
5)數據報告：以數據表的形式輸出試驗中的壓力變化數據。輸出報告格式可根據用戶要求制作。
6)壓力數顯功能：系統不僅可以在微機上實現壓力參數的實時顯示，還可以通過XST數顯壓力表在手術臺上顯示，直觀、方便、準確。顯示值可以達到一到兩位小數。
7)自動和手動切換操作功能：當系統不
5.2.3驗收和運輸
入場驗收應根據工程的技術要求進行，包括文件、外觀質量、技術參數、性能滿意度和精度檢驗等。
