微機高壓測試系統的詳細組成與功能
微機高壓測試系統主要由以下部分組成：

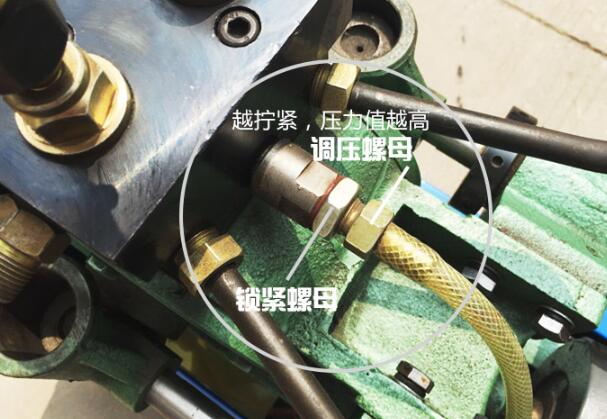

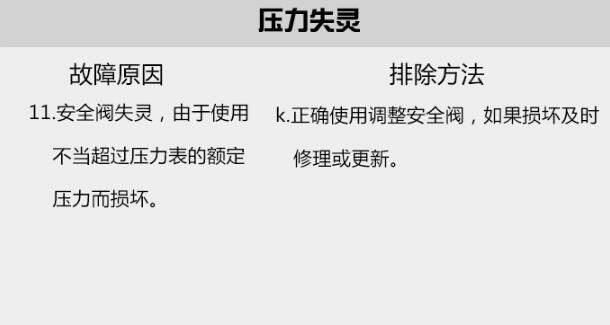

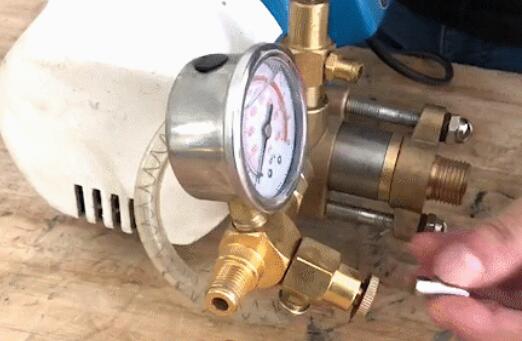

電動試壓泵(固定)
額定排放壓力：200兆帕
額定流量：54L/h

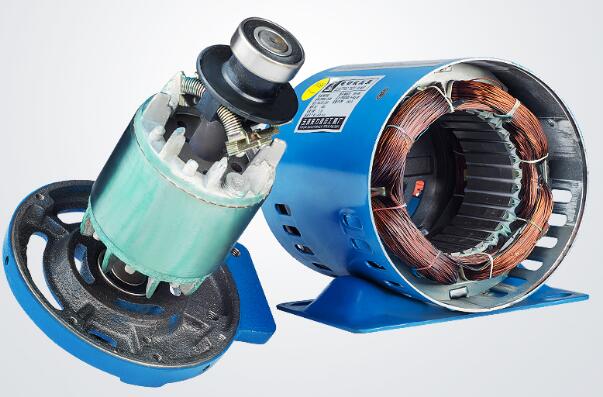

普通電機功率：5.5千瓦
試壓泵的泵速：150轉/分鐘
試壓泵執行標準；JB/T6909-93
試壓泵外形尺寸約(mm): 1690x675x1000
2、微機控制附件主要配置（已集成在控制閥匯上）：
名字
儀表網格
量
保留票據
止回閥
200兆帕
一個
一套和易損件
泵端的自動增壓閥
200兆帕
一個
一套和易損件
集裝箱端部自動卸載閥
200兆帕
一個
一套和易損件
氣動切斷閥
200兆帕
一個
進口
電連接壓力計
ytxc 250 MPa/1.6級
一個
高壓過濾器
200兆帕
一個
壓力傳感器
0.25% FS/200兆帕
一個
上海廣海
手動卸載閥
200兆帕
一個
氣泵
8公斤
一個
高壓軟管
">140MPa
30米
備用
3、控制系統主要配置：
名 稱
規 格
數 量
備 注
工業控機
EVOC/P4/512
臺灣研華
液晶顯示器
飛利浦
激光打印機
HP1210（A4）
控制軟件
WYC2.0
控制軟件編程
三菱PLC控制器
FX2N-48MR
I/O:48點
三菱PLC編程
操作臺
變頻控制器
5.5KW
濾波裝置
通訊模塊及電纜
SC-09
PLC→PC
模擬量模板AD
FX2N-4AD
12位高速
穩壓電源
UPS-500VA
智能壓力顯示儀
72X72 XST
成套裝配
柜內安裝及配線
標件輔材
導線及標件
泵接線
泵體連接件及連線
10米
控制電纜
遠控閥連接電纜
10米
信號電纜
壓力等信號電纜
10米
連接電纜
主電纜
15米
4．電腦監控系統(全可調鏡頭帶錄)
名 稱
規 格
數 量
備 注
電動鏡頭
0-10M
金屬云臺
安裝支架
側裝式
彩色攝像機
GH-923D
金屬防塵罩
SN-11C
解碼器
JMQ-804WT
云鏡控制器
通訊電纜
配標準攝像機
圖像采集卡
4路
信號轉換器
RS232-RS485
工控機
P4/80G/256
和WYC控制系統共用
飛利浦液晶顯示器
19”CRT
不間斷電源
Ups-500
專用電源
DC12V800MA
視頻線纜
SYV75-5
電源線纜
RVV2*0.75
控制線纜
RVVP2*0.5
多芯專用控制線纜
監控軟件
WYCJ4
5、液壓站
系統公稱壓力：21MPa 3000psi
系統最高工作壓力：34.5MPa 5000psi
系統調壓范圍：0~14MPa 0~2000psi
液氣開關調節范圍：17.5~21MPa 2500~3000psi
氣源壓力：0.65~0.8MPa 93~115psi
電 源 ： 380±19∨/50Hz 流量：18l/min
環境溫度 ： -13℃~ +40℃ 普通電機7.5KW
6、加熱水箱：1立方
溫度反饋在顯示器上，可控制水箱的注水及加熱。
