微機高壓試壓泵測試系統主要由以下部分組成：
(圖中“液壓站”被保存，“主動密封設備”被取消)
1.高壓泵(固定)3萬元
附加排放壓力：200兆帕
附加排放流量：54L/h
通用電機功率：5.5千瓦
試壓泵的泵速：150轉/分鐘
x">試壓泵履行標準；JB/T6909-93
試壓泵外形尺寸約：1690X675X1000
2、微機操控附件首要裝備（已集成在操控閥匯上）：
名 稱
規 格
數量
價格（元）
備 注
單向閥
200MPa
一套及易損件
容器端主動卸荷閥
電磁閥200MPa
易損件一套
氣動截止閥
200MPa
德國進口
空氣泵
8kg
高壓電磁閥
200MPa
易損件一套
電接點壓力表
250MPa/1.6級
邯鄲
高壓過濾器
200MPa
滿量程精度為千分之一的壓力傳感器
200MPa
湖南啟泰
手動卸荷閥
200MPa
高壓軟管
140MPa
30米
備用
試壓泵組備件
備用
3、操控體系首要裝備：
名 稱
規 格
數 量
價格（元）
備 注
工業控機
IPC-610/P43.0/1G
臺灣研華原裝
液晶顯現器
943NW19寬屏觸摸式
三星電子
激光打印機
HP1007系列（A4）
惠普
操控軟件
WYC2.0
操控軟件編程
臺達PLC操控器
FX2N-48MR
I/O:48點
臺達PLC編程
操作臺
鴻源
變頻操控器
11KW
松下
濾波設備
浙大中控
通訊模塊及電纜
SC-09
PLC→PC
穩壓電源
UPS C2K
山特
智能壓力顯現儀
HC-600
匯川
成套裝置
柜內裝置及配線
據現場所需
標件輔材
導線及標件
據現場所需
泵接線
泵體銜接件及連線
10米
據現場所需
操控電纜
遠控閥銜接電纜
10米
據現場所需
信號電纜
壓力等信號電纜
10米
據現場所需
銜接電纜
主電纜
15米
據現場所需
操控體系備件
備用
4．電腦監控體系(全可調鏡頭帶錄)
名 稱
規 格
數量
價格（元）
備 注
紅外一體機及金屬護罩
GR-T332
1/3 SONY CCD420線 鏡頭3.6mm 36顆紅外燈
室內壁掛全方位云臺
3030W
室內解碼器
JMQ-802WT
轉換器
工控式硬盤錄像機
A-8004
三星液晶顯現器
19”943NW觸摸式
三星電子
不間斷電源
Ups C2K
山特
視頻線纜
SYV75-5
據現場所需
電源線纜
RVV2*0.75
據現場所需
操控線纜
RVVP2*0.5
據現場所需
多芯專用操控線纜
據現場所需
監控軟件
WYCJ4
據現場所需
監控體系輔料配件
備用
5、液壓站 30000元
體系公稱壓力：21MPa 3000psi
體系最高作業壓力：34.5MPa 5000psi
體系調壓規模：0~14MPa 0~2000psi
液氣開關調理規模：17.5~21MPa 2500~3000psi
氣源壓力：0.65~0.8MPa 93~115psi
電 源 ： 380±19∨/50Hz 流量：18l/min
環境溫度 ： -13℃~ +40℃ 一般電機7.5KW
6、加熱水箱：1立方
溫度反應在顯現器上，可操控水箱的灌水及加熱。
設備使用電磁閥全體價格含稅含運費及裝置調試費： 214110元 。
設備使用標紅有些氣動截止閥以及空氣泵為另一個計劃：
全體價格為：23萬元。

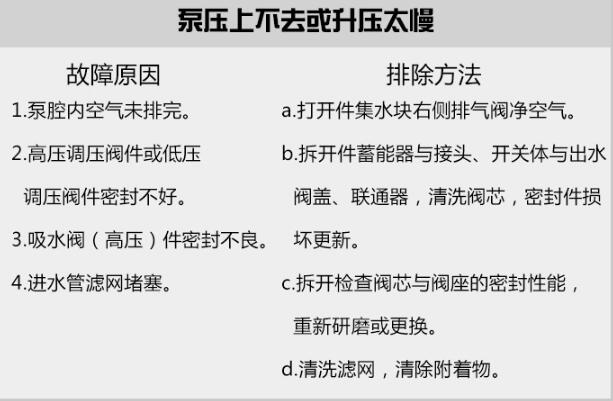

試壓泵組作業進程簡述：
一起發動灌水泵和超高壓試壓泵，兩泵一起向被測驗工件內灌水，當水壓到達灌水泵設定的壓力3MPa時，灌水泵停止作業，超高壓泵則持續灌水升壓，當被測容器到達設定壓力后，將高壓截止閥封閉，進行保壓實驗，保壓進程結束，翻開電磁卸荷閥，然后翻開高壓截止閥，使被測容器壓力完全卸放。作業結束。
