油田油井旋塞閥專用電腦試壓泵高低壓測試系統
一、設備的使用條件：
1.在買方不需要增加除固定裝置以外的其他設施的情況下，設備可以正常安裝和使用；
2.環境溫度：-25~ 42；
3.測試介質為：低濃度水或油。如果使用環境在零度以下，請自行選擇防凍介質；
4.設計耐壓為：160MPa(電動試壓泵)；
5.該系統采用集成在移動橇上的160兆帕試壓泵，然后制成高低壓管道輸出；
6.本系統電動試壓泵采用3DY125/160MPa電動試壓泵和7.5KW變頻電機；
7.本系統高壓氣動平板閥泵采用LOYO-200 MPa；
8.測試溫度：根據實際使用環境和介質溫度；
9.壓力測量精度：精度大于等于滿量程FS的0.25%；
10.該系統采用兩個壓力傳感器，精度分別為0.25%、80兆帕和160兆帕，用于測量高壓。
該系統低壓采用4兆帕壓力傳感器，精度為0.25%；
11.該系統的總體控制精度為fs 0.3-0.5%；
12.電源：ac380/220v，50hz
13.相對空氣濕度要求：70-90%。
這套設備是根據客戶的實際技術要求制造的。
其中，參考試壓泵實施標準：
JB/T9089-2014試壓泵
JB/T6909-2014超高壓泵
JB/T12013-2014自動控制測試壓機
JB/T53194電動試壓泵產品質量分級；
高清視頻監控系統參考標準：
(1)公共安全行業標準和公安部對安全防范項目的管理要求；
(2)GB50198-94《民用閉路電視監控系統工程技術規范》；
(3)國家其他相關法律法規。
以上客戶提供的采購測試壓機的技術要求
該套設備的試壓標準是指與我公司生產的旋塞閥產品類似的試壓系統的以下實驗程序和標準：
1.升壓至1.84兆帕，保壓3分鐘，然后升壓至1.66兆帕，保壓10分鐘以上，然后卸壓。
2.加壓至105.34MPa，保壓3分鐘，再加壓至105.57MPa，保壓10分鐘以上，然后卸壓。
3.將壓力增加到105.37兆帕，保持壓力1分鐘以上，然后釋放壓力。
4.將壓力增加到1.45兆帕，保持壓力1分鐘以上，然后釋放壓力。
5.將壓力升至70.29兆帕，保持1分鐘以上，然后釋放壓力。
6.將壓力升至1.75兆帕，保持壓力5分鐘，然后升至70.47兆帕，保持壓力5分鐘，然后釋放壓力。
7.將壓力升至1.9兆帕，保持壓力5分鐘，然后升至70.55兆帕，保持壓力5分鐘，然后釋放壓力。
8.所有保持時間應在升至設定壓力1分鐘后計時(此時間可調整)。
9.所有壓降應在升至設定壓力1分鐘后計算(此時間可調整)。(本文的意思是增壓到設定壓力，然后停泵，停泵一分鐘后開始計算壓降。指停泵一分鐘后的實時壓力值作為標準壓力，然后計算壓降。)
10.平均實時壓力，使壓力曲線相對穩定。
軟件設置界面，圖片僅供參考。請參考貨物到達時間
以下是相關的標準文件：
本壓力測試報告是由我公司所做的項目和客戶的現場測試生成的報告
二.設備的技術參數和詳細功能描述：1 .設備概述：該設備是根據客戶的技術要求制造的
設備主體由三部分組成：由3DY160/125MPa電動試壓泵、高壓LOYO-200MPa氣動平板閥、手動針閥等組成的高低壓雙控管道，雙屏電腦控制臺(包括試壓泵控制系統和高清視頻監控系統)。電腦控制臺有手動和自動切換功能。如果自動部分失敗，可以手動完成壓力測試。電動試壓泵與試壓泵控制系統分離后，可以獨立進行試壓，但只能顯示和控制壓力，不能進行數據運算和打印報告。該系統的電動試壓泵全程由計算機控制。鑒于自動高低壓管道轉換容易失敗且成本過高，高低壓管道轉換依靠手動打開和關閉高壓截止閥來提高設備的性價比，增加設備的可操作性。例如，將壓力增加到1.70兆帕，保持壓力5分鐘，在保壓期間手動關閉低壓管道的高壓切斷閥，然后將壓力增加到68.9兆帕，保持壓力5分鐘，然后釋放壓力。低壓時用4MPa傳感器采集數據，高壓時用80MPa傳感器采集數據。壓力測試泵
高低壓雙控管路通過高壓膠管與被測工件相連接，試壓系統所有外接電線電纜及數據線據項目現場施工需要調整。
本試壓泵控制系統中高低壓雙控管路采用我司專利產品高壓氣動平板閥來進行試壓泵的的壓力卸荷，采用單獨的高壓單向閥與試壓泵配合進行保壓，從而保證了整個系統的測試精度，保壓精度以及將自然壓降減至更低，從而實現了整個系統的相對“零泄漏”。
本測試系統配有試壓泵智能語音播報系統，采用語音標準為支付寶到帳語音相同的語音播報系統（如：支付寶到帳12元；實際播報為：現在壓力12兆帕），在試壓過程中實時播報試壓泵當前壓力及保壓時間到請卸壓等試壓過程操作提醒，實時語音提醒試壓過程中的壓力狀態變化，讓您試壓工作輕松省力省時省心！
本控制系統根據客戶試壓標準，可在計算機軟件上開泵并可以設置任意試驗壓力，軟件上開泵到壓力精準停泵，通過觀察軟件上的實時壓力和曲線，保壓時間到自動泄壓，自動保存數據，根據現場試驗需要生成報表。在試壓過程中可以任意升壓、保壓、泄壓，通過試壓泵智能控制系統可在計算機軟件上設置任意試驗壓力，到壓力精準停泵，通過觀察軟件上的實時壓力和曲線，保壓時間到自動泄壓，自動彈出對話框要求保存數據（因為有時候試驗數據保不保存需要人為判定），根據現場試驗需要生成報表。
本綜合測試系統的軟硬件具體配置及功能是根據客戶技術要求非標設計制作，具體功能請參考技術要求，這里就不再一一描述，雙方以最終技術協議為準。注：非標設備在現場安裝調試時會出現很多和技術協議細節不同的問題，特別是操作軟件方面更需要雙方在安裝調試時，根據實際情況修改軟件細節功能，包括具體操作界面、具體功能顯示參數設定壓力顯示試壓報表等等確定設備最終功能。本試壓控制系統采用電動試壓泵安全閥超壓自動起跳和試壓泵高低壓雙控管理里高壓氣控平板閥遠程卸放壓力以及采用防震電接點壓力表來進行系統限壓安全保護,如果試壓泵出現緊急故
三、160MPa試壓泵旋塞閥壓力測試系統配置參數報價：
名稱
明細項
數量
單位
備 注
旋
塞
閥
壓
力
測
試
系
統
試
壓
泵
控
制
系
統
計算機
套
聯想商務主機
控制系統和監控系統
臺
飛利浦22寸液晶顯示器
打印機
臺
惠普激光打印系列
高壓壓力傳感器
支
160Mpa精度為FS0.25%
高壓壓力傳感器
支
80Mpa精度為FS0.25%
低壓壓力傳感器
支
4MPa精度為FS0.25%
智能試壓泵控制器
套
出品
變頻器及變頻控制系統
臺
海利普11KW控制7.5KW電機
雙屏計算機操作臺
臺
碳鋼噴塑，出品
高清網絡攝像機，四路高清攝像監控系統及網絡數據線等
套
海康威視網絡硬盤錄像機加四路高清攝像以及安裝
3DY125/160MPa電動試壓泵
臺
改裝定制，7.5KW變頻電機
電動試壓泵高壓閥組及管匯
套
詳見下頁附表
電動試壓泵低壓閥組及管匯
套
詳見下頁附表
試壓泵撬裝集成
及連接管匯及泵供水水箱
套
試壓泵集成安裝管匯閥門
設備整體配電系統
套
根據設備實際需要制作
軟件
專用試壓泵壓力測試控制軟件
套
根據客戶需求非標設計
設備集成包裝運輸及安裝調試費
設備總價
注：個別配件在實際生產制作有可能參數不同，但不影響設備整體功能。
關于高清視頻攝像這塊我司提供雙屏操作臺，客戶可以在當?shù)卣覍I(yè)做監控的完成售后方便。
附表一：試壓泵泵組閥門管匯詳細配置：
1、電動試壓泵高壓管路集成閥組及管匯
品 名
廠 家
規格型號
數量
單位
備 注
高壓氣控平板閥
LOYO
200MPa
套
DN6
高壓單向閥
LOYO
200MPa
套
DN6
手動針閥
LOYO
200MPa
套
DN6
閥組集成閥塊
不銹鋼
套
不銹鋼
集成閥組高壓管匯
200MPa
套
鏡面不銹鋼
耐震電接點壓力表
濟南長城
250MPa
塊
1.6級不銹鋼耐震150圓
接頭標準M20X1.5
不銹鋼耐震壓力表
濟南長城
160MPa
塊
不銹鋼耐震壓力表
濟南長城
80MPa
塊
壓力傳感器
森諾
160MPa
支
精度FS0.25%，傳感線10米，
接頭標準M20X1.5
壓力傳感器
森諾
80MPa
支
注：個別配件在實際生產制作有可能參數不同，但不影響設備整體功能。壓力表和傳感器的配置是根據客戶現有打壓的壓力配置，160兆帕的泵其實標配是250MPa的壓力表和傳感器，根據客戶打壓實際情況采用160MPa傳感器、壓力表和80MPa傳感器、壓力表對應試驗
2、電動試壓泵低壓管路閥組及管匯
品 名
廠 家
規格型號
數量
單位
備 注
手動針閥
LOYO
200MPa
套
DN6隔離高低壓管路
安全溢流閥
設定4MPa
套
保護低壓傳感器壓力表
閥組集成閥塊
不銹鋼
套
不銹鋼
集成閥組高壓管匯
200MPa
套
鏡面不銹鋼
不銹鋼耐震壓力表
濟南長城
4MPa
塊
1.6級不銹鋼耐震150圓
接頭標準M20X1.5
壓力傳感器
森諾
4MPa
支
精度FS0.25%，傳感線10米，
接頭標準M20X1.5
注：個別配件在實際生產制作有可能參數不同，但不影響設備整體功能。壓力表和傳感器的配置是根據客戶現有打壓的壓力配置，低壓壓力采集使用4MPa壓力傳感器和4MPa壓力表
注：我司目前的試壓泵控制系統可以通過遠程進入，可以輔助操作人員日常設置編程打壓，還可以遠程檢查整套設備進行維修維護，試壓泵智能控制器如有故障可直接發新的更換。
雙屏計算機操作臺在車間實物圖片，圖片僅供參考具體請以到貨實物為準
雙屏計算機操作臺在操作間實物圖片，圖片僅供參考具體請以到貨實物為準

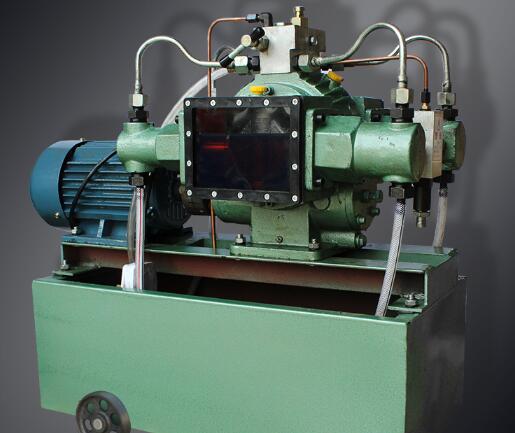

電動試壓泵型號:3D-SY125/160MPa車間現場照片，圖片僅供參考具體請以到貨實物為準
電動試壓泵型號:3D-SY125/160MPa車間現場照片，圖片僅供參考具體請以到貨實物為準
試壓泵型號
額定壓力
流量
功率
電壓
頻率
重量
3D-SY125/160
160MPa
125L/h
7.5 KW
380 V
0-50 HZ
180kg
電動試壓泵型號:3D-SY125/160MPa,
技術參數：額定壓力160MPa，額定流量125L/h，
試壓泵電機：380V/7.5KW普通電機；
試壓泵材質：過水件均為不銹鋼，閥芯、閥座、鋼套均為不銹鋼；
試壓泵控制系統：帶本地手動啟停功能，帶氣動平板閥自動泄壓；
出口連接端：M22X1.5工作接頭，連接一根兩頭為M22X1.5的內螺紋膠管；
手動卸荷閥：廠家標配；
安全保護閥：廠家標配；
1.6級普通壓力表：200MPa；
標配高壓膠管：3米；
隨機備件： 1套；
四、設備的控制系統軟件的主要功能及技術參數：
鑒于目前很多同行業廠家都是直接使用PLC可編程邏輯控制器自帶的組態功能軟件，來冒充試壓泵專業控制軟件，往往是一個模板軟件，幾百家用戶一樣的界面，一樣的報表。試壓泵控制系統的計算機壓力采集控制軟件的主要功能參照客戶產品的標準設計：軟件界面及控制內容由用戶提出要求，我們完成功能。并提供日后升級服務。（本設備先應用本公司計算機控制壓力測試系統通用軟件待用戶能提出最終的軟件修改要求為止，期限為設備使用起三個月，如以后我公司計算機控制壓力測試軟件升級換代，在不增加硬件成本的前提下可免費為需方升級。）
1、靜壓試驗：最大試驗壓力160MPa電動試壓泵
2、爆破試驗：最大試驗壓力160MPa電動試壓泵
3、本系統采用4MPa精度為FS0.25%的壓力傳感器在同一打壓試驗中采集低壓；
本系統高壓時采用分別采用80MPa和160MPa兩支精度為FS0.25%的壓力傳感器在同一打壓試驗中采集高壓，因為實際打壓時如果只用一個160兆帕的傳感器， 當打壓壓力在13.8兆帕和34.5兆帕還有68.9兆帕幾個壓力時誤差會很大，故配了一個80MPa傳感器；
以上圖片在不知道真實的升壓時間，用軟件模擬1.7MPa保壓10分鐘泄壓曲線，壓降0.02，
曲線可根據客戶技術要求比例縮放調整并非固定就是這個樣式。
以上圖片在不知道真實的升壓時間，用軟件模擬13.8MPa保壓10分鐘泄壓曲線，壓降0.02，
曲線可根據客戶技術要求比例縮放調整并非固定就是這個樣式。
以上圖片在不知道真實的升壓時間，用軟件模擬1.7MPa保壓5分鐘后繼續升壓34.5MPa保壓5分鐘然后泄壓曲線，壓降0.03， 曲線可根據客戶技術要求比例縮放調整并非固定就是這個樣式。
以上圖片在不知道真實的升壓時間，用軟件模擬1.7MPa保壓5分鐘后繼續升壓68.9MPa保壓5分鐘然后泄壓曲線，壓降0.08， 曲線可根據客戶技術要求比例縮放調整并非固定就是這個樣式。
以上圖片在不知道真實的升壓時間，用軟件模擬1.7MPa保壓5分鐘后繼續升壓155.1MPa保壓5分鐘然后泄壓曲線，壓降0.08， 曲線可根據客戶技術要求比例縮放調整并非固定就是這個樣式。
4、系統壓力無級調節,靠計算機軟件控制;試壓泵本身的一些硬件功能包括：“開始”、“暫停”、“卸壓”、“手動調壓”等；
5、本試壓控制系統采用電動試壓泵安全閥超壓自動起跳和試壓泵高壓管路里的高壓氣控平板閥遠程卸放壓力以及采用防震電接點壓力表來進行系統限壓安全保護,如果試壓泵出現緊急故機，能夠手動泄除試樣及設備內部壓力。
6、本套系統除了客戶技術要求提出的功能外還有下面功能：
7、本測試系統配有試壓泵智能語音播報系統，采用語音標準為支付寶到帳語音相同的語音播報系統（如：支付寶到帳12元；實際播報為：壓力12.31兆帕），在試壓過程中實時播報試壓泵當前壓力及保壓時間到請卸壓等試壓過程操作提醒，實時語音提醒試壓過程中的壓力狀態變化，讓您試壓工作輕松省力省時省心！實時語音播報的基本順序：正在升壓，請注意、當前壓力（實時）(可設定播報時間間隔)、設定壓力到，開始保壓、當前壓力（實時）(可設定播報時間間隔)、保壓時間到，開始泄壓（自動泄壓的）、保壓時間到，請卸壓（手動泄壓的）、正在泄壓請注意、當前壓力（實時）(可設定播報時間間隔)。
8、保壓時間和壓降都是從升到降任意設定時間（用戶可以自己設定這個時間）以后開始進入保壓時間和計算實際壓降。
9、試驗程序及參數預輸入功能，按照被測試容器設定典型的試驗程序有：恒速升壓—保壓—泄壓；恒速升壓—直至爆破。恒速升壓—保壓—恒速升壓—保壓—恒速升壓直至達到試驗標準壓力；多段恒速升壓保壓試驗過程（可程序選擇階段0-10段）--恒速升壓直至達到試驗標準壓力；另外本軟件可以任意設定疲勞測試功能，1-10萬次。
10、試驗壓力在試驗過程中可以任意設定單段或者多段保壓測試，升壓速度能保持恒定，可實現無級調節，到達壓力精準無超壓。升壓速度可顯示、可控制；試驗數據和曲線參數能實時顯示、能自動保存存貯試驗結果、并可任意打印試驗報表；能直接編制、保存、調用編程好的程序，防止試驗參數輸入的錯誤；試驗數據能直接以模板形式生成，基本信息完整，只需要做一些備注、判斷即可，同時試驗結果可編輯，可聯網，可與OFFICE辦公軟件兼容，其模板可重新編制，并設定。
11、軟件的使用者有各自的帳戶和密碼。
12、本系統計算機控制系統還可以遠程無線控制（通過專用試壓泵控制器，不需要借助任何網絡或手機信號），可實現車間試壓辦公室控制，從而達到高效安全的目的，另外可升級為手機app遠程控制系統以及開放不同的權限讓您的客戶可以在手機上通過app看到整個產品的試壓過程以及曲線數據報表。
注：以上系統控制軟件功能為我公司通用軟件功能！可根據客戶實際需求增添任意功能。因我公司軟件為開放式，由客戶提出技術要求，界面功能為任意，達到客戶滿意是我們的宗旨。
五、附件：計算機控制軟件一些基本功能，圖片僅供參考具體請以實物為準。下面是根據客戶技術要求，現場使用本公司試壓控制軟件做出來的真實試驗曲線，試壓軟件界面及其功能僅供參考：（此界面也可根據客戶提出要求，定做界面）
打開軟件進入登陸界面
輸入用戶名和密碼登陸，用戶名稱和密碼初始化默認為：admin
進行傳感器設置，這一步只需在軟件剛安裝時設置一次即可
設置傳感器參數以及其它技術參數
設置完觸感器配置后，進行參數設置，設置試驗參數即試壓試驗編程
正常試壓分為水壓試驗，疲勞試驗和爆破試驗，根據要進行的不同試驗類型進行設置
設置試驗壓力300MPa，保壓時間300秒
進入試壓主界面，點試壓泵啟動開始試壓
壓力逐步升高
壓力逐步升高
到達300兆帕，試壓泵停止進入保壓階段
保壓時間到，泄壓閥自動開啟泄壓，泄壓完畢，彈出對話框是否保存試驗數據
梯度升壓的設置，這里只是一個大致的數據，梯度升壓階段最大可以分為50個階段
正在升壓
壓力正在升高
壓力正在升高
保壓時間到，自動泄壓，保存數據
試壓曲線，生成
生成的曲線，然后進入報表管理
報表管理功能包含：歷史曲線、歷史報表、數據清理三個選項。
可點擊生成報表
以上為客戶提供的試壓報表。僅供參考，具體請以實物為準。
本系統試驗報表由客戶提供模版，開放式制作。
歷史報表顯示歷史報表，數據清理可以刪除歷史數據和程序數據
數據清理：點擊數據清理可選擇需要刪除的歷史曲線與歷史報表。（慎用）
常用的工具軟件
注：
1.本系統如果需要做試驗補以前的歷史數據的話，可通過修改計算機時間的辦法來實現。
2.本系統可以通過設定壓力傳感器不同的參數來實現與實際壓力成倍數的試驗（多用于低壓高顯示）
3.本系統如需手動控制試壓泵打壓，需要將手動自動旋鈕扭至手動即可，
以上是軟件的一些基本功能，圖片僅供參考。請以實物為準！
