電動試壓泵主要由高壓往復泵、溢流閥(40Mpa以上規格不提供)、止回閥、高壓軟管等組成。那么電動試壓泵的工作原理是什么呢?

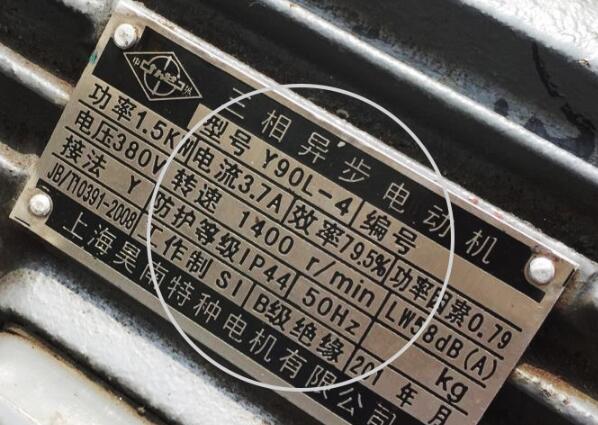

1.高壓往復泵:該泵為臥式三柱塞泵,由電機驅動,分為動力端和液壓端。
(1)動力端:由皮帶輪、曲軸和連桿組成。電機由皮帶輪驅動減速,帶動曲軸轉動。曲軸連桿機構將旋轉運動轉化為直線往復運動,并帶動柱塞往復運動。
(2)液壓端:由柱塞副、缸體、泵頭、進出水閥組、安全閥等組成。連桿帶動柱塞往復運動,使氣缸內部容積周期性變化。當柱塞處于吸入沖程時,出水閥關閉,工作介質在大氣壓下將進水閥推入氣缸;在排出沖程期間,入口閥關閉,柱塞通過出口閥和泵頭排出工作介質。這一過程周期性地重復,從而完成泵吸入和排出工作介質的功能。
2.溢流閥用于調節泵的輸出壓力,穩定系統壓力。
順時針轉動調節螺母以增加泵的輸出壓力,否則,輸出壓力將降低。進行保壓實驗時,當系統壓力達到設定壓力值時,應逆時針轉動調節螺母,使溢流閥全開,釋放泵的排出壓力。當用戶需要恒壓輸出時,只需將壓力調節到設定值,鎖緊鎖緊螺母即可。
3.止回閥用于主動切斷保壓和排放系統壓力。
保壓實驗結束后,翻轉減壓閥手輪,排出系統壓力。在升壓過程中,如果由于誤操作導致系統壓力高于設定值,可以適當打開減壓閥手輪,解除部分壓力后再升壓。閥門配有壓力表,顯示增壓和保壓過程中試壓管道的壓力。
