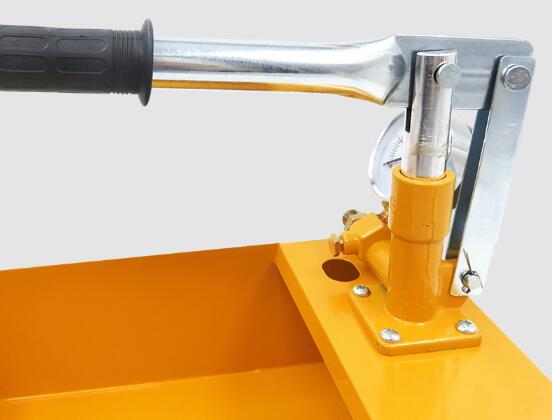

當柱塞向上移動(吸入沖程)時,由于其體積的增大,在泵腔中將形成真空,并且其壓力將小于泵組處的壓力。在壓差的作用下,進水閥打開,液體進入泵腔;當吸入沖程結束時,柱塞開始向下移動(沖程),泵室中的壓力將逐漸增加。同樣,在壓差的作用下,進口閥關閉,出口閥打開,泵室中的液體被排放到泵的外部容器中。當沖程結束時,增壓過程完成。通過重復上述過程,泵的外部容器中的壓力可以連續增加,直到達到所需的壓力。
當空氣在泵室中混合時,泵室中液體和氣體的流動比純液體的流動復雜得多。因?yàn)闅怏w是一種可壓縮的流體(相對于液體而言),當作用于其上的壓力發生變化時,氣體的體積就會發生變化,壓力越大,體積變化就越大。根據實際氣體的狀態方程,有以下兩個公式。
p1V1=ZRT (1)
p2V2=ZRT (2)
V1類型
常壓下氣體體積為1;
P1是壓力,以帕為單位;
V2是第1卷開始排氣時(假設它能被排氣)
氣體,在柱塞沖程結束時無法排出時計算);
P2是排氣開始時的壓力(假設排氣可以進行)
體,在柱塞沖程結束時不能用盡時計算),單位為帕;
z為壓縮系數;
r是氣體常數;
t是絕對溫度,單位為k。
因?yàn)闅怏w是同類的,狀態變化的過程可以假設為等溫的,所以有:
V2=p1V1/P2 (3)
顯然,由于氣體的壓縮,V2V1將泵腔中的實際有效容積減少到33,360
V=V1
V2=V1(P2
P1/P2(4)
因此,柱塞的有效行程減小,壓力增加減緩。同時,影響泵室有效容積的因素與混合空氣量和排氣壓力有很大關系。V1越大,泵腔有效容積減小越多。同樣,P2越大,泵室的有效容積減小得越多。所以在野外使用時,容器內壓力越高,混人的空氣越多,這也驗證了容器內壓力越大,柱塞的有效行程越小。
原文:《關于試壓泵故障的分析》黃
